Hoje Irei mostrar pra vocês a ligação da buzina.
Então vamos lá ao tutorial...
Primeiramente a barra de direção e o comando de seta terá que ter corrente negativa
Para ligar é assim...
(não teve jeito de fazer um esquema explicando isso, pois, não se acha fotos legais da barra de direção completa do Gol, mas vou tentar explicar bem)
Antes, verifique se as barras de direção do seu carro estão recebendo corrente negativa caso não esteja, conecte um fio negativo na barra de direção principal (aquela que é encaixada na caixa de direção), agora ligue outro um fio na caixa de direção principal, e esse mesmo fio vai na barra de direção interna, onde vai encaixado o comando de seta e o volante.
Essa é a barra de direção principal :
Depois que a chave de seta ser afixada na barra, o comando de seta vai transferir carga para a parte de trás do volante do seu Golzinho.
Esse mesmo disquinho possui um fio marrom. Esse fio marrom deve ser conectado na chapa grande do acionador da buzina que fica na parte da frente do volante, nessa chapa tem o terminal para conectar o fio marrom do disquinho.
E quando você apertar a parte da frente do acionador de buzina do volante, vai passar corrente negativa para a barra de direção, então, passar na chave de seta, e assim sair no fio marrom com listra preta que irá para a caixa de fusíveis.

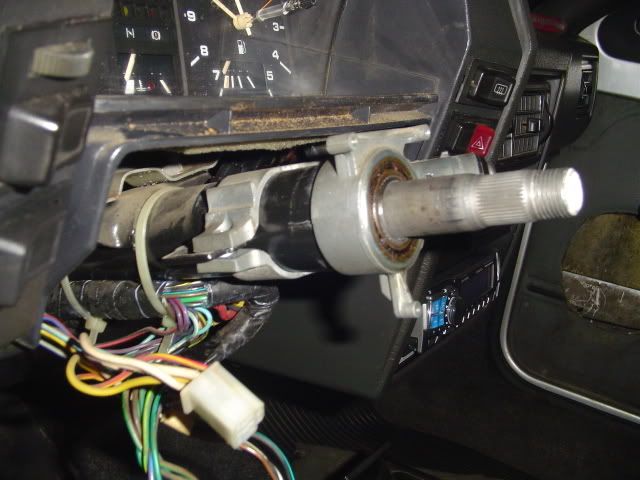

Essa barra na foto abaixo é a que tem que receber também negativo, e nela vai o comando de seta, e o volante :
Agora vamos falar da ligação elétrica :
O fusível da buzina é o fusível 3, esse fusível alimenta o terminal 30 do relê da buzina,
E o pós-chave alimenta o 86 do relê.
O terminal 87 é o fio consumo da buzina.
O terminal 85 é o negativo (sim, isso mesmo, um negativo) e quando você pressiona o botão da buzina irá passar corrente em uma chapinha do comando de seta/farol passar em um fio marrom com listra preta do Comando de Seta/Farol e entra no plug Vermelho número 5 da caixa de fusíveis e chega até o relê.
Quem alimenta o terminal 86 é um fio amarelo da chave de luz (nos meus tutoriais anteriores eu mostro qual é esse fio), esse fio sai da chave de luz, entra no plug vermelho número 5 da caixa de fusíveis.
Agora vamos falar da saída da buzina, o fio que leva corrente até a buzina é um fio marrom com listra preta (de 1,5mm) sái do terminal 87 do relê passa pelo plug amarelo número 3 da caixa de fusíveis, e vái até a buzina.
A buzina do Gol tem dois terminais, um negativo, e outro positivo.
Um é um fio apenas marrom que é negativo direto que saí da ramificação e vai até a buzina.
O marrom com preto é o fio que sai do terminal 87, ele que tráz corrente positiva e vem lá do relê para a buzina funcionar
Aqui vai um esquema elétrico :
Você deve estar confuso entre o fio Marrom com listra preta. Mas é fácil :
O fio que sai do comando e chega até o plug vermelho é negativo, já o que sai do plug amarelo e chega a buzina é positivo.
Aí você se pergunta : "porque isso ????", a resposta é simples : Depois de passar no relê a corrente negativa entra no terminal 85, e depois sai um positivo no terminal 87, os terminais são diferentes entende, não são iguais, não é mesmo fio que sai do comando e vai para a buzina !
É meio complicado a ligação, mas é só seguir os passos !
Qualquer dúvida poste um comentário aí em baixo que assim podemos debater sobre o assunto.
Se gostou do tutorial poste um comentário aí embaixo !
Espero ajudar !
Flw ! Abraço !
